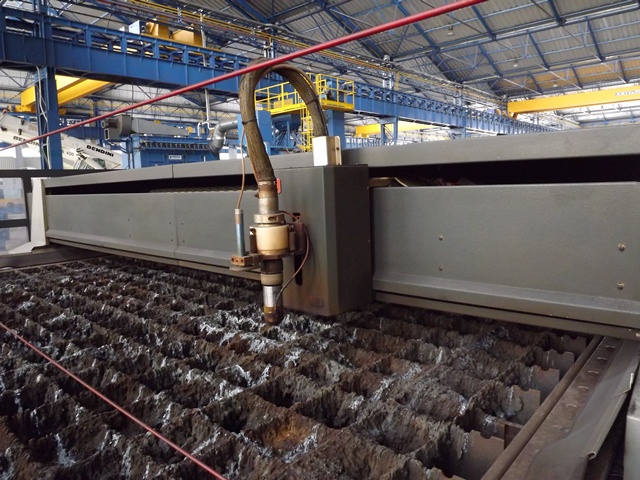

PLASMA CUTTING SYSTEM HPM
Plasma cutting
06142
MOD. GV 12x3
-Useful cutting size mm 12.000x3.000
-Cutting thickness in working from mm 0,6 to 35
-Max cutting thickness with breakthrough mm 35
-Accuracy positioning mm 0,01
-Mechanical /electronic accuracy mm 0,05
-Electric power max kW circa 40+20
-Motor type Brushless
-Feed X and Y axis by precision rack
-Feed Z axis by ball screws
-Fume exhaust with separate bed
EQUIPED WITH:
-HARDWARE
-PROGRAMMING SOFTWARE
-NUMERIC CONTROL

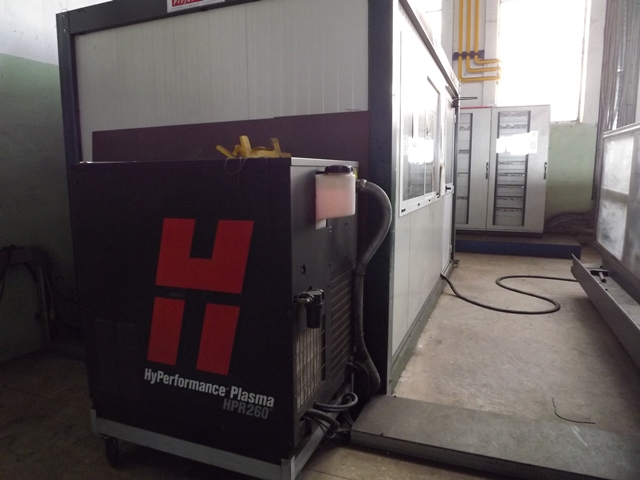

-GENERATOR HYPERTERM MOD. HPR260 HIGH SPED
Power output from 30 to 260 A with duty cicle at 100%
Cutting capacity with breakthrough: Fe from 1 to 38 mm, Inox e Al from 1 to 32 mm
Gas unit with digital adjusting
Cutting gas: oxygen, nitrogen, F5 (95% nitrogen 5% hydrogen), H35 (35% hydrogen 65% argon), air.
Protection gas: nitrogen, oxygen, air.
Cooling torch with liquid in close cycle
-PAD PRINTING
-FILTER FUME EXHAUST
Load mc/h 15000
Filtering surface mq 135
Numero maniche 138
Number of electrovalves 20
Size mm 3800*1800*4000
Electric power kW 18
Compressed air consumption lt/min 200
USED MACHINE
year 2008
FILL OUT OUR FORM FOR MORE INFORMATION
