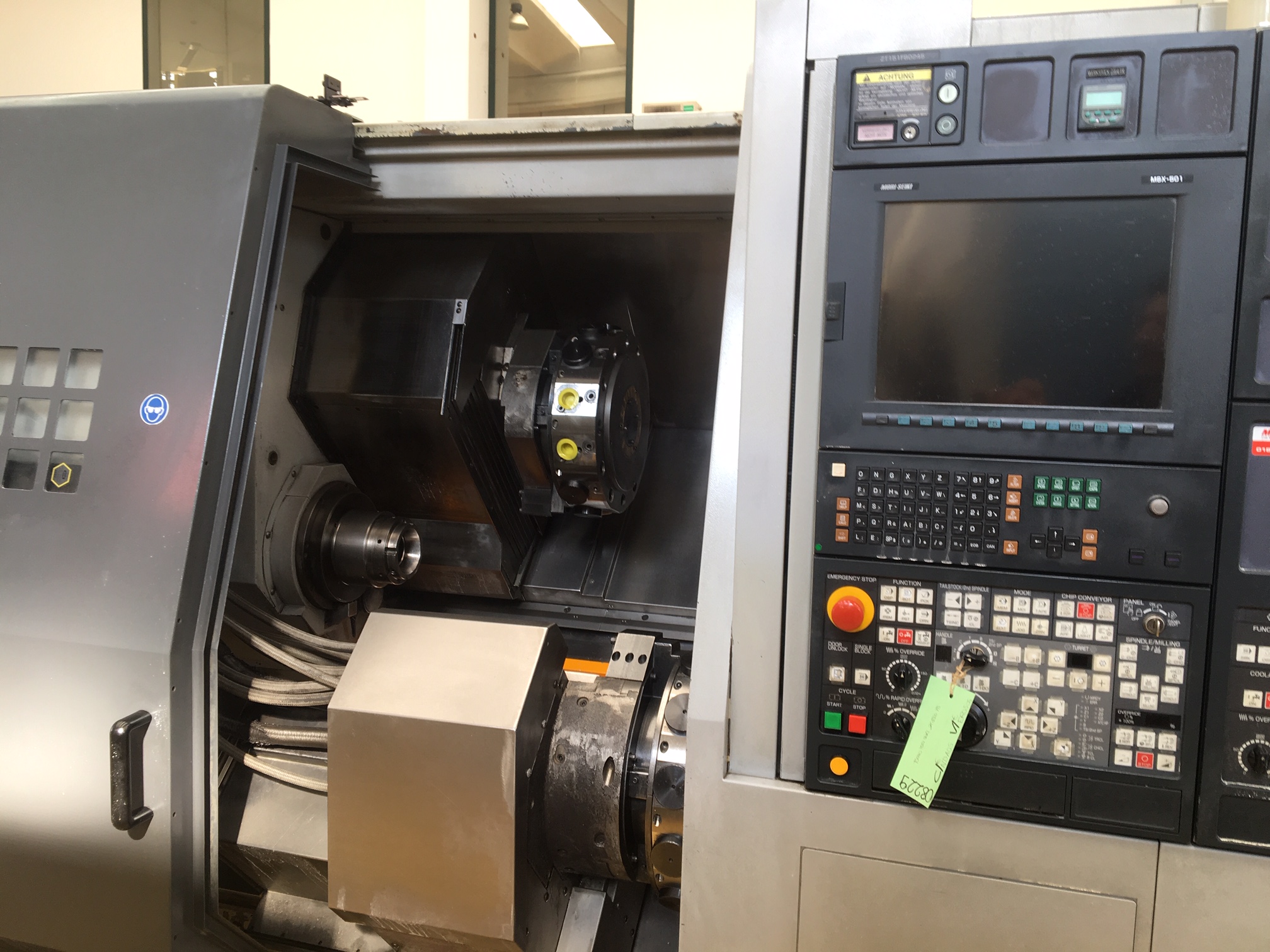

TORNIO MORI SEIKI ZT 1500 YB
A utensili motorizzati
.jpg)
VIDEO:
08229
MANDRINO/CONTROMANDRINO

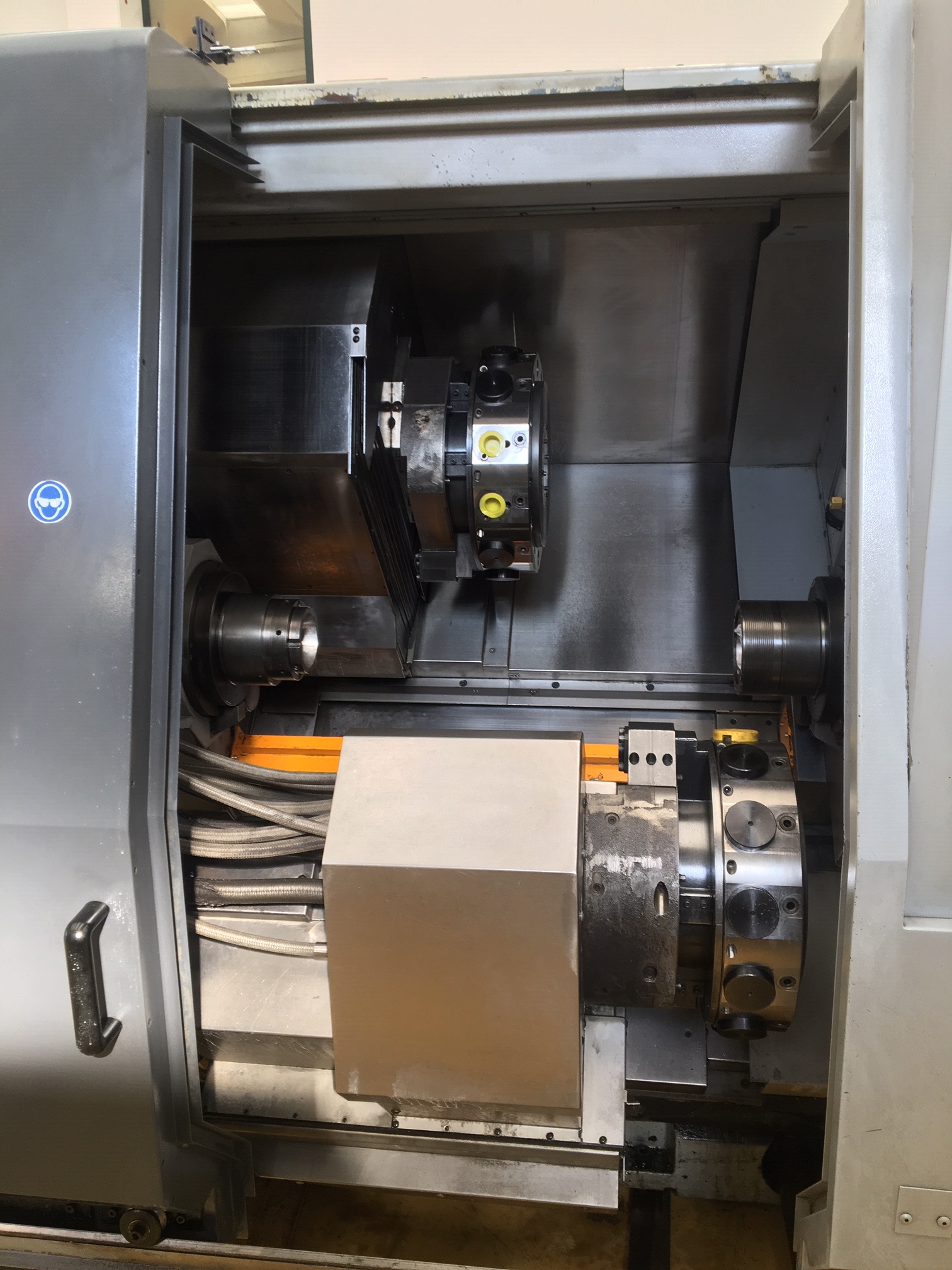

N.02 TORRETTE
ASSE Y
UTENSILI MOTORIZZATI
Controllo numerico MSX 501 (FANUC 18i)
CAMPO DI LAVORO:
Distanza punte mm 1000
Max diametro tornibile mm 190
Max lunghezza tornibile mm 235
Passaggio barra mm 65 (per entrambi i mandrini)
Corsa asse X torretta superiore mm 140
Corsa asse X torretta inferiore mm 140
Corsa asse Z torretta superiore mm 700
Corsa asse Z torretta inferiore mm 690
Corsa asse Y mm +/- 50
Corsa contromandrino (asse B) mm 775
MANDRINO:
Attacco mandrino A2-6
Velocita' rotazione mandrino rpm 50-5000
Foro mandrino mm 73
Potenza motore mandrino (30 min/continuo) kW 22/18,5

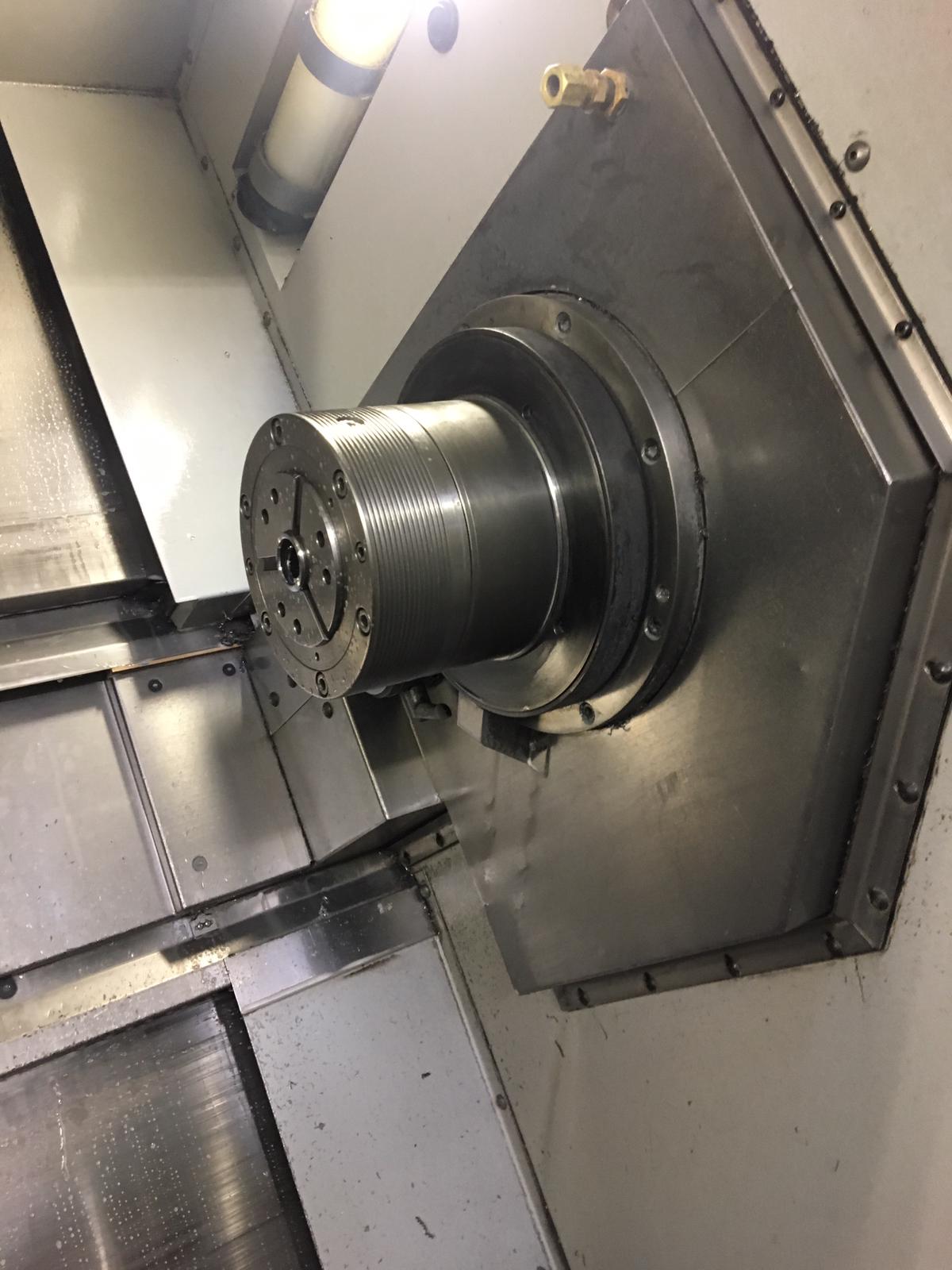

CONTROMANDRINO:
Attacco mandrino A2-6
Velocita' rotazione mandrino rpm 50-5000
Foro mandrino mm 73
Potenza motore mandrino (30 min/continuo) kW 22/18,5

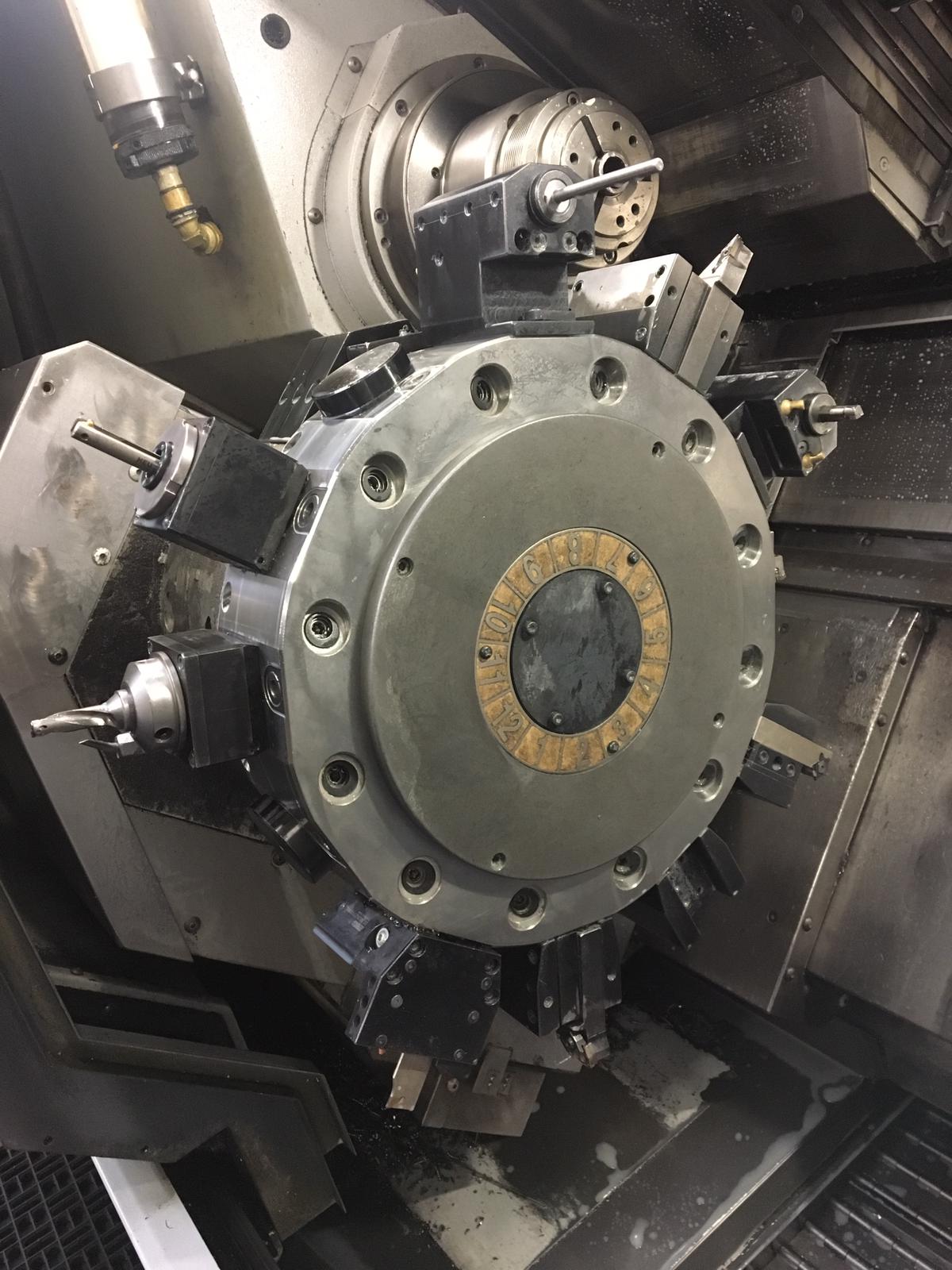

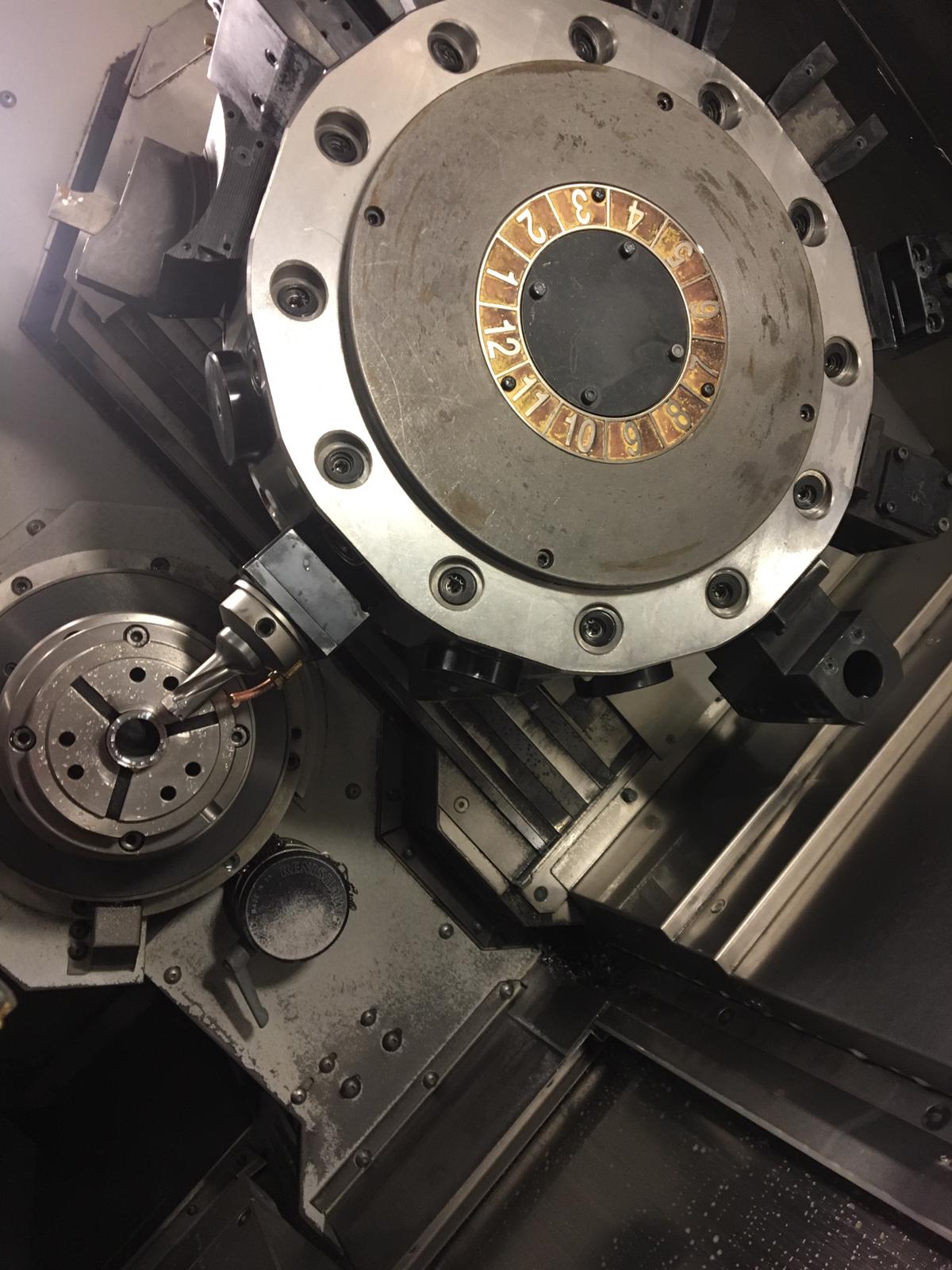

TORRETTA SUPERIORE:
N.12 utensili motorizzati
Velocita' utensili motorizzati rpm 6000
Potenza motore utensili motorizzati (5 min/15 min/continuo) kW 5,5/3,7/2,2
TORRETTA INFERIORE:
N.12 utensili motorizzati
Velocita' utensili motorizzati rpm 6000
Potenza motore utensili motorizzati (5 min/15 min/continuo) kW 5,5/3,7/2,2
DIMENSIONI E PESO APPROSS.:
Altezza macchina mm 2058
Spazio occupato (senza evacuatore) mm 3702x2066
Peso macchina Kg 6100
COMPLETO DI:

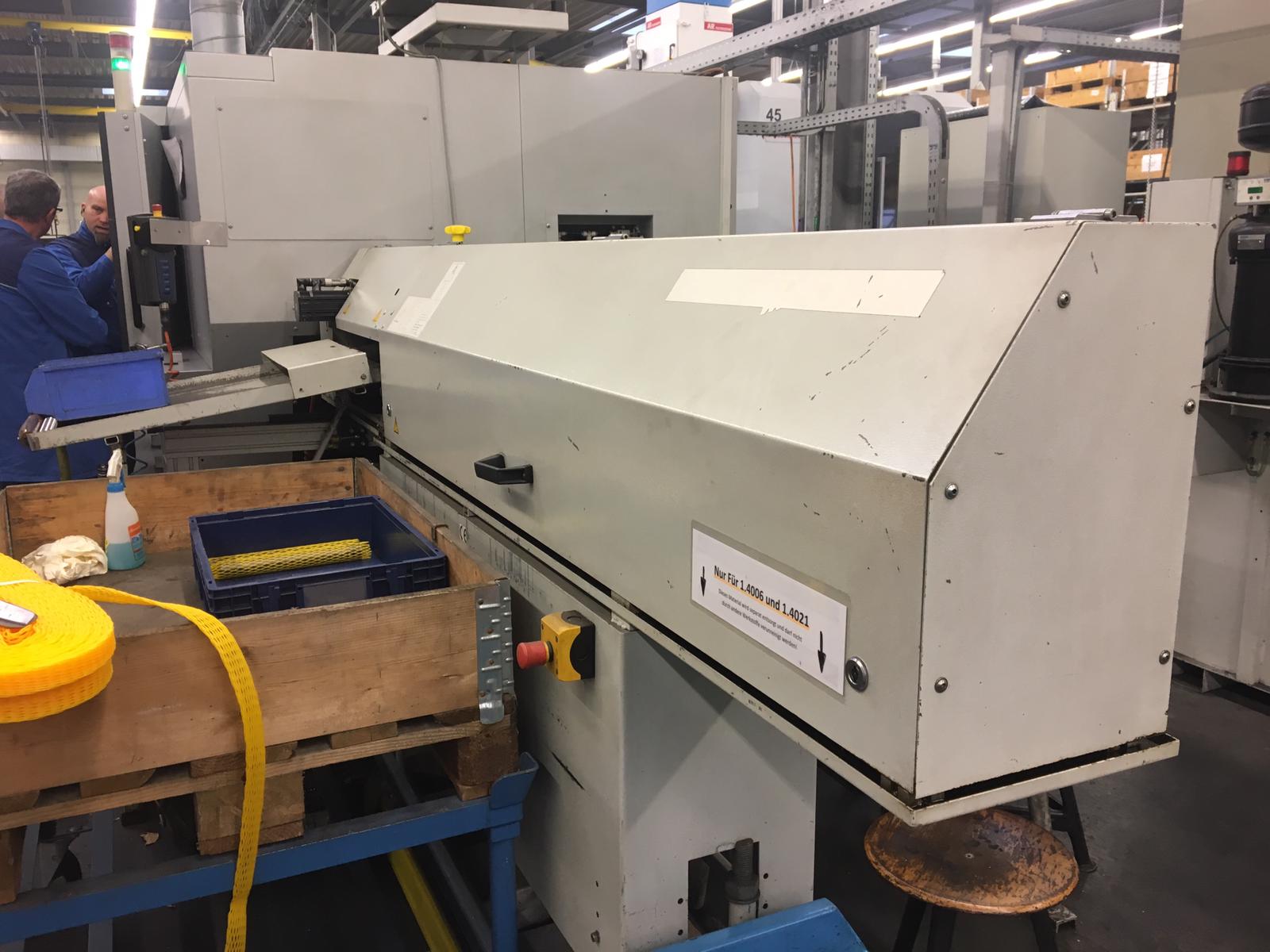

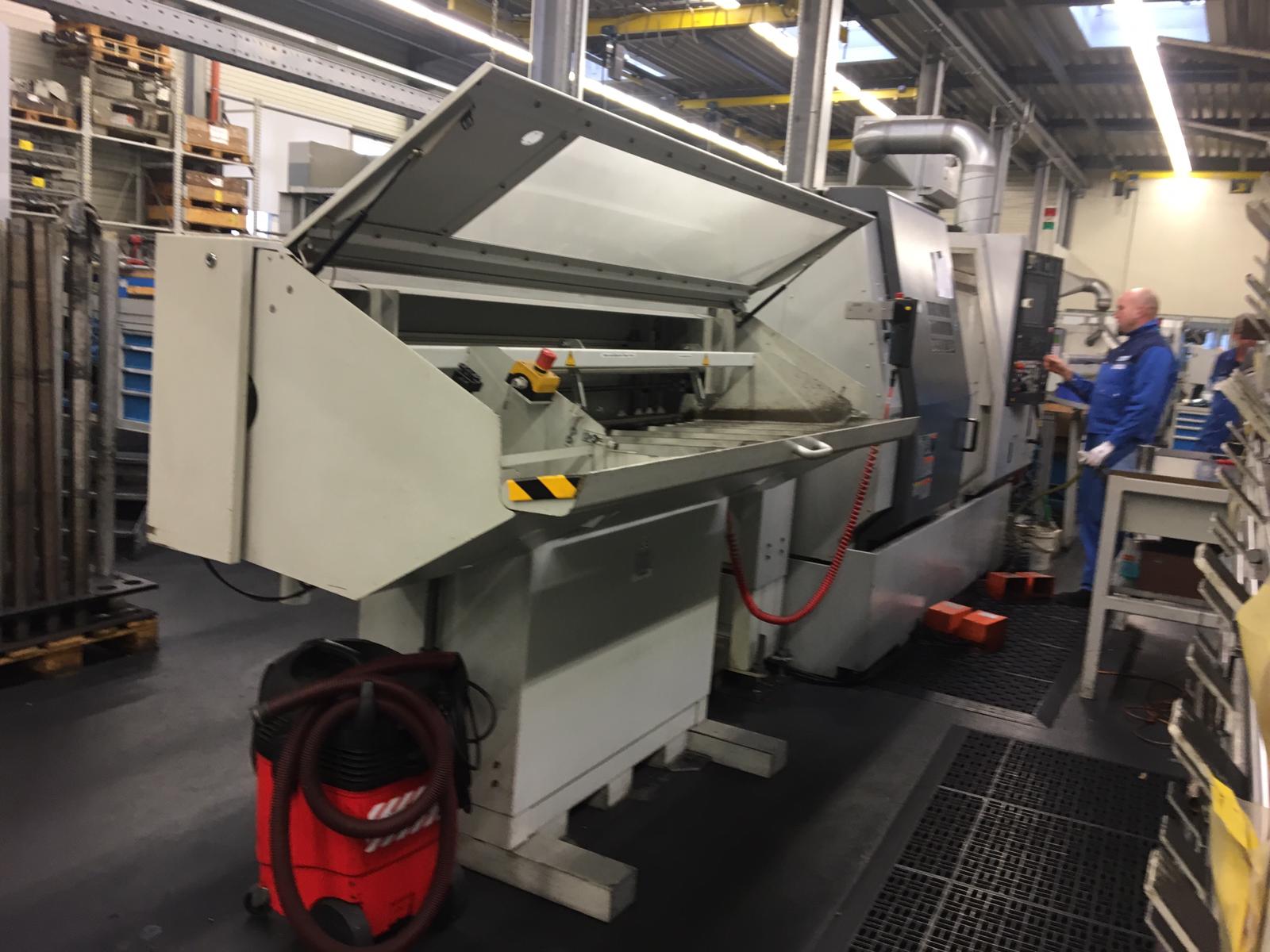

-Caricatore completo di riduzioni
-Scaricatore

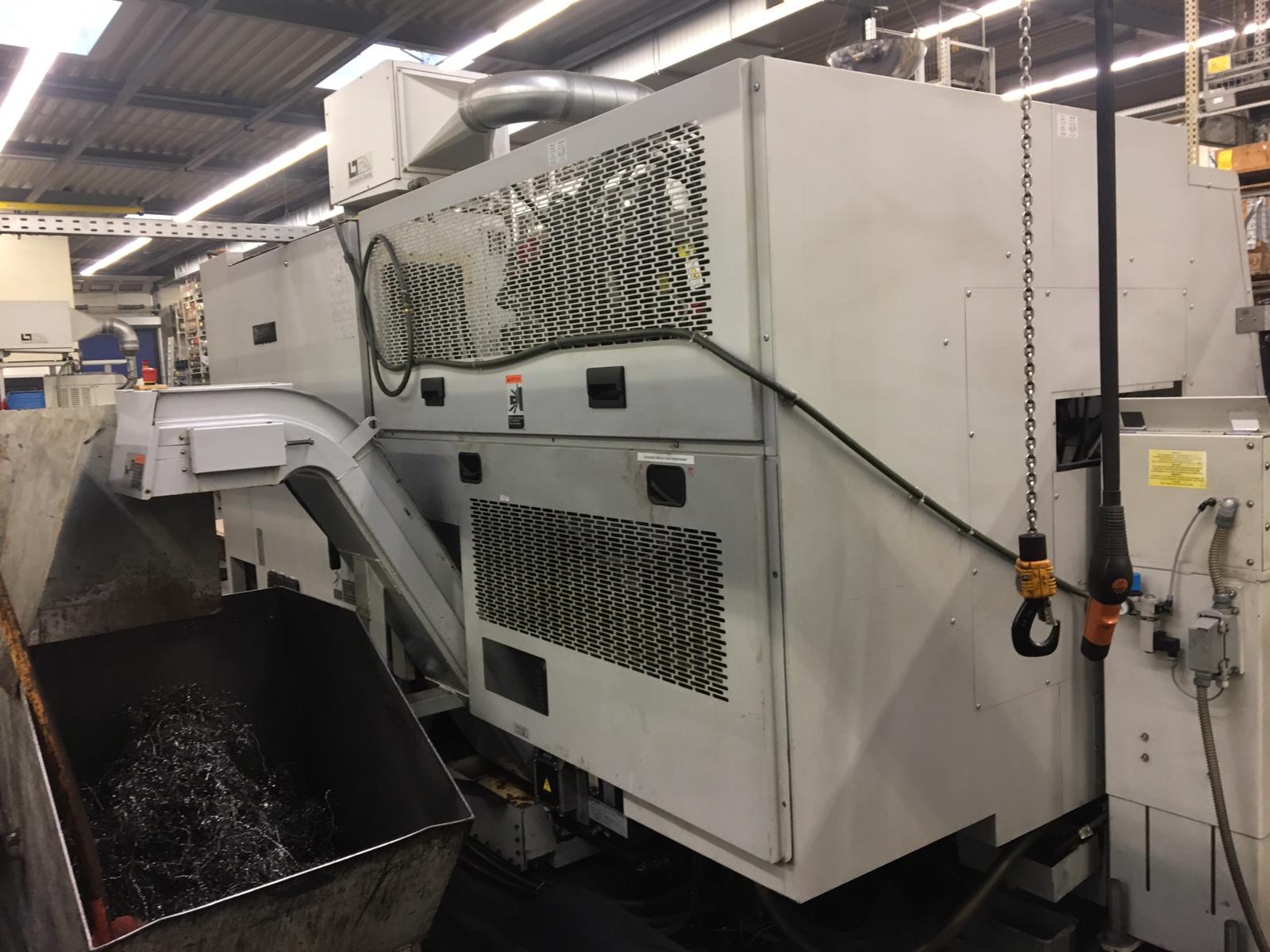

-Evacuatore trucioli
-Presetting utensile
MACCHINA USATA
