TORNIO DAEWOO PUMA 230 MSB
A utensili motorizzati
07061

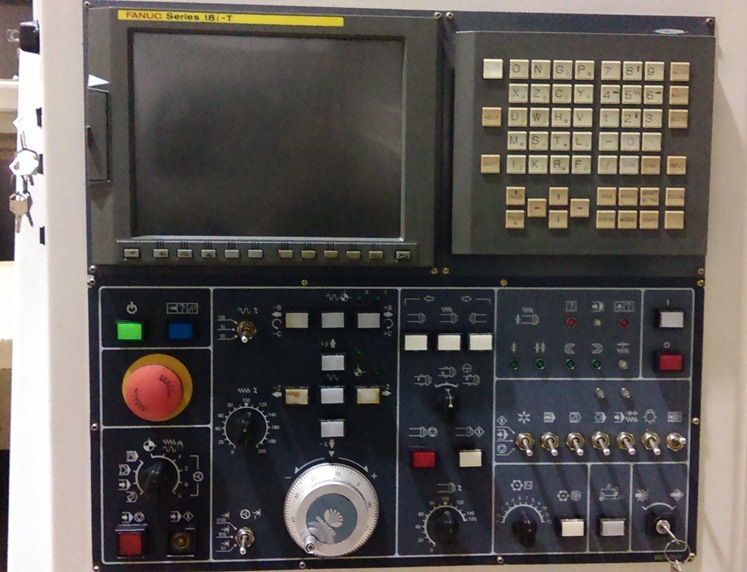

Controllo numerico FANUC SERIE 18i-T

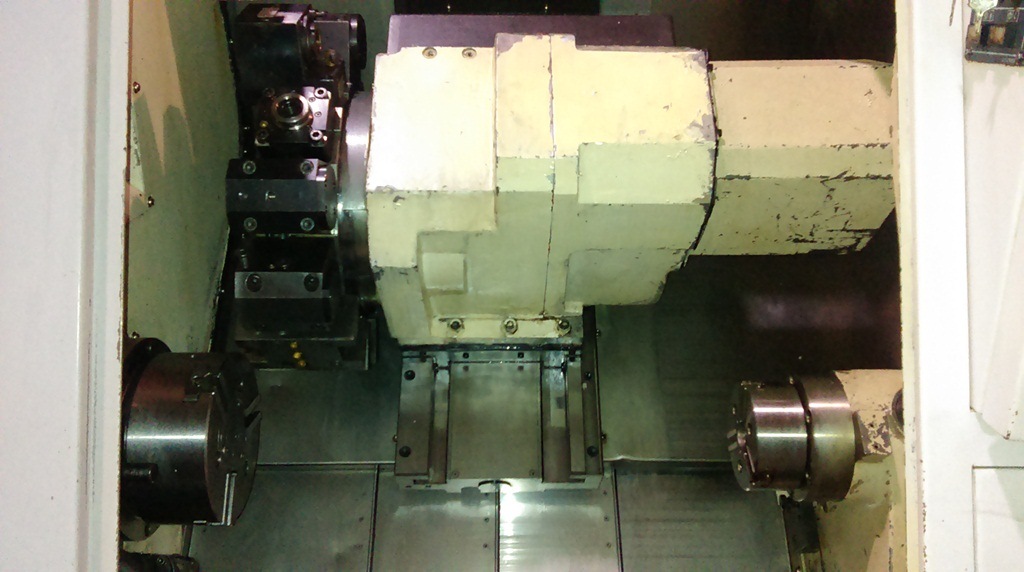

CONTROMANDRINO
UTENSILI MOTORIZZATI
CAPACITA':
-Max diametro rotante sul banco mm 550
-Max diametro rotante sul carro mm 390
-Max diametro tornibile mm 290
-Max lunghezza tornibile mm 492
-Max diametro tornibile da barra mandrino mm 66
-Max diametro tornibile da barra contromandrino mm 33
CORSE:
-Corse asse X mm 205
-Corsa asse Z mm 580
-Corsa asse B mm 580
-Corsa asse C 360 gradi
MANDRINO:
-Diametro mandrino mm 210
-Diametro contromandrino mm 135
-Velocita' rotazione mandrino rpm 45-4500
-Velocita' rotazione contromandrino rpm 60-6000
-Naso mandrino ASA A2-6
-Diametro foro mandrino mm 76
-Diametro foro contromandrino mm 45
-Potenza motore mandrino (cont./30 min.) kW 11/15
-Potenza motore contromandrino (cont./30 min.) kW 3,7/5,5

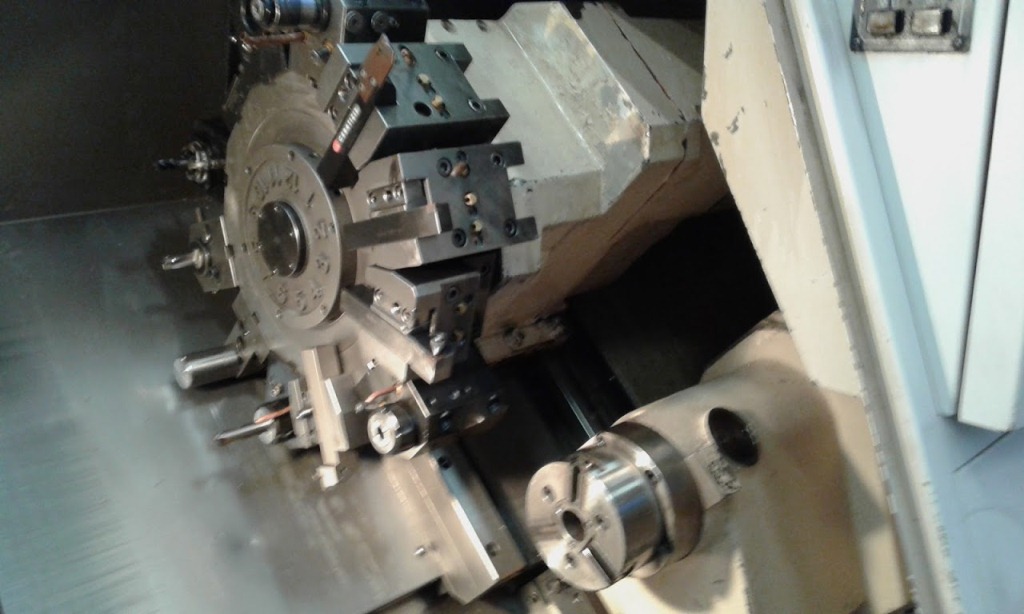

TORRETTA:
-Stazioni torretta n.12
UTENSILI MOTORIZZATI:
-Velocita' rpm 60-6000
POTENZA RICHIESTA:
-Potenza richiesta kVA 40
DIMENSIONI DI INGOMBRO:
-Altezza mm 1740
-Spazio occupato mm 3313x1670
PESO:
-Peso appross. Kg 4240
COMPLETO DI:
-Mandrino KITAGAWA B-205 N.1 pezzo per contromandrino
-Mandrino KITAKAWA BB-208 N.1 pezzo per mandrino
-N.1 motorizzato assiale
-N.1 motorizzato radiale
-N.6 portabareni
-N.4 portautensili
MACCHINA USATA
