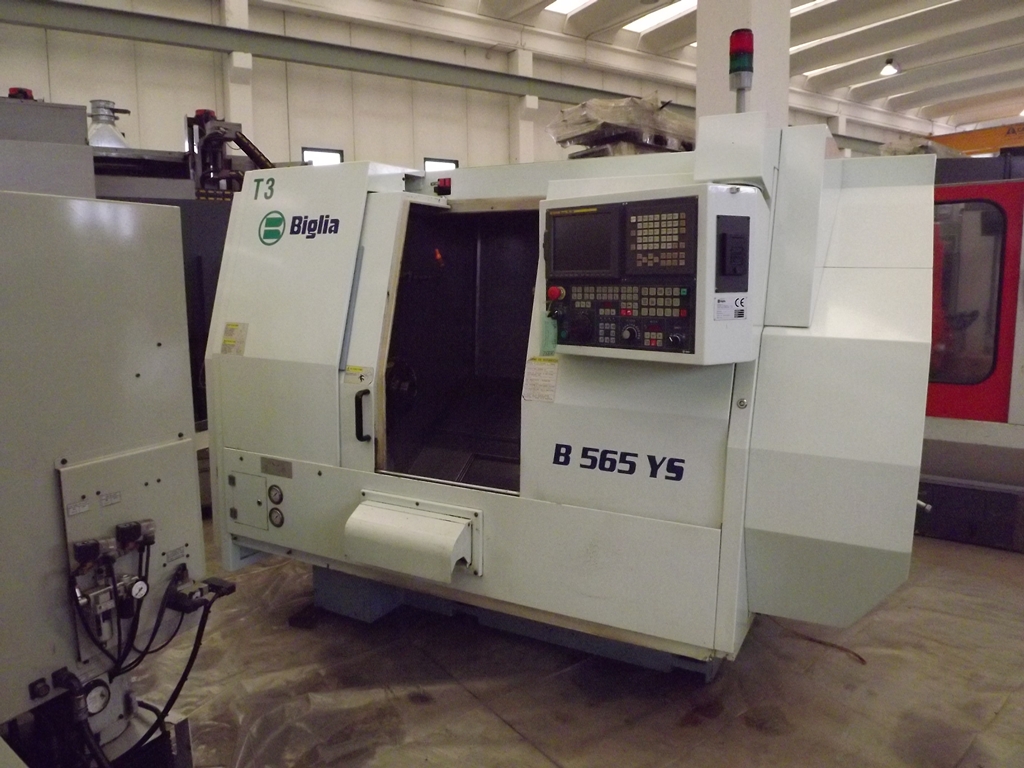

TORNIO BIGLIA MOD. B565/YS
A utensili motorizzati
VIDEO:
06992
UTENSILI MOTORIZZATI
ASSE C
ASSE Y
CONTROMANDRINO

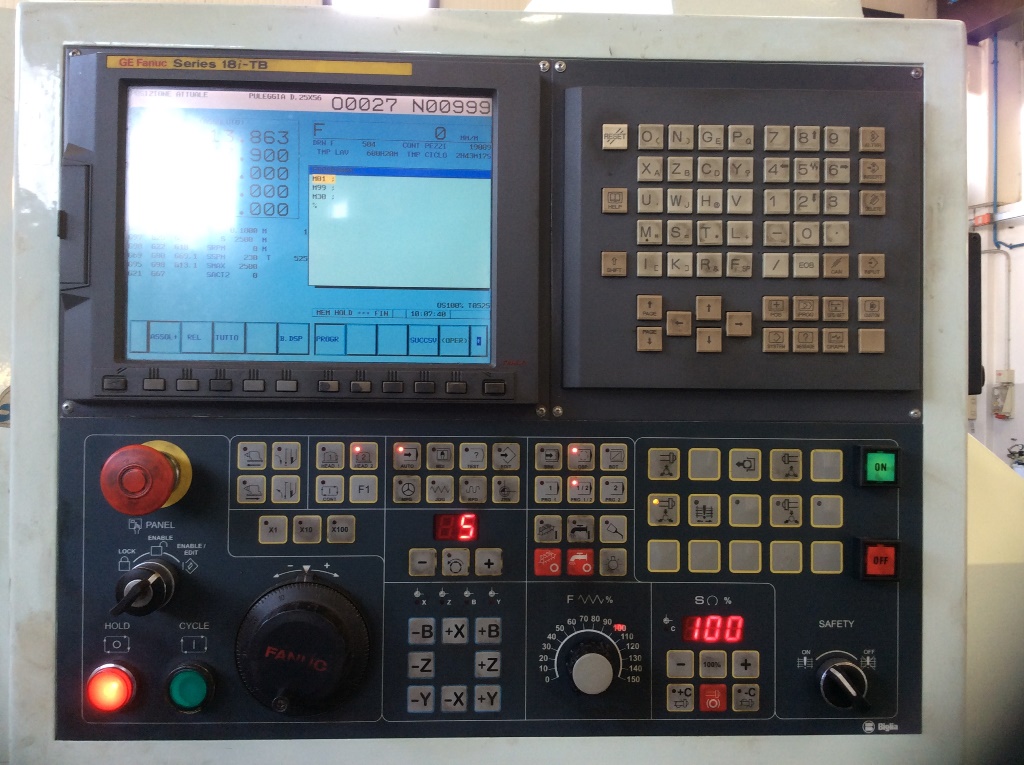

Controllo numerico FANUC 18i-TB
CAPACITA':
-Max diametro lavorabile da barra mm 65
-Max diametro lavorabile da ripresa mm 290
-Max lunghezza lavorabile mm 560
-Max diametro rotante mm 580

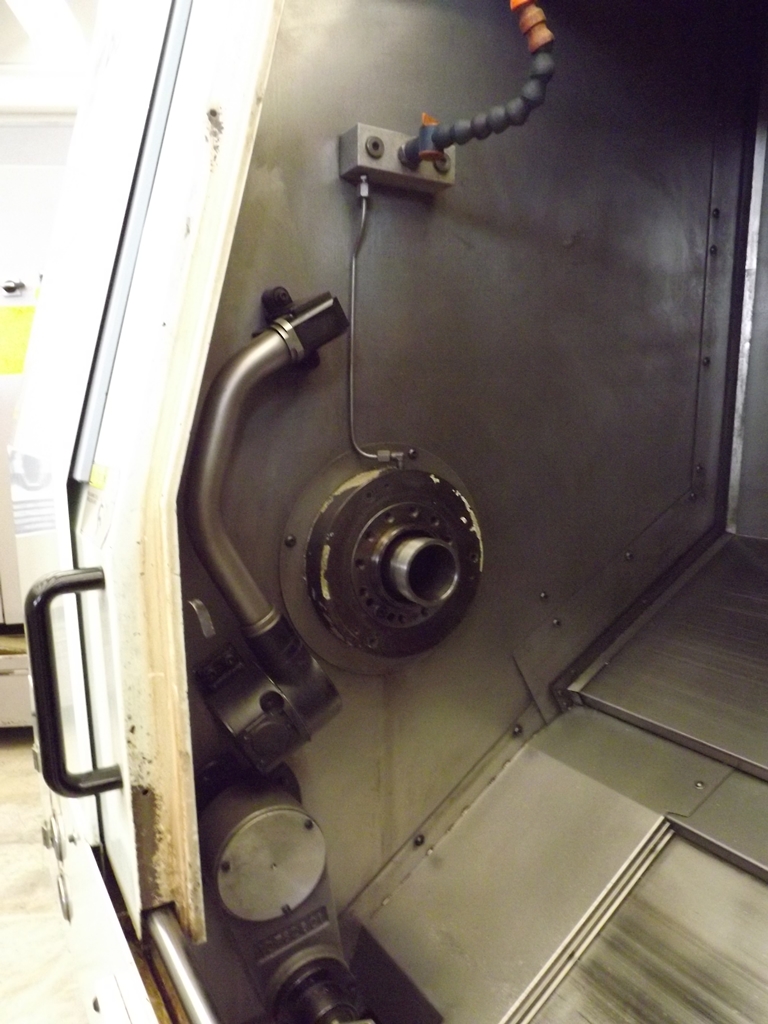

MANDRINO PRINCIPALE:
-Velocita' di rotazione rpm 40-4000
-Naso mandrino ASA 6''
-Foro mandrino mm 76
-Diametro interno cuscinetto anteriore mm 110
-Autocentrante diametro mm 210-250
-Potenza motore kW 22/26
CONTROMANDRINO:
-Velocita' di rotazione rpm 50-5000
-Naso mandrino ASA 5''
-Foro mandrino mm 55, profondita' mm 250
-Foro passante utile mm 45
-Diametro interno cuscinetto anteriore mm 90
-Autocentrante diametro mm 140
-Potenza motore kW 7,5
-Corpo asse B mm 490
-Rapdo asse B m/min 30

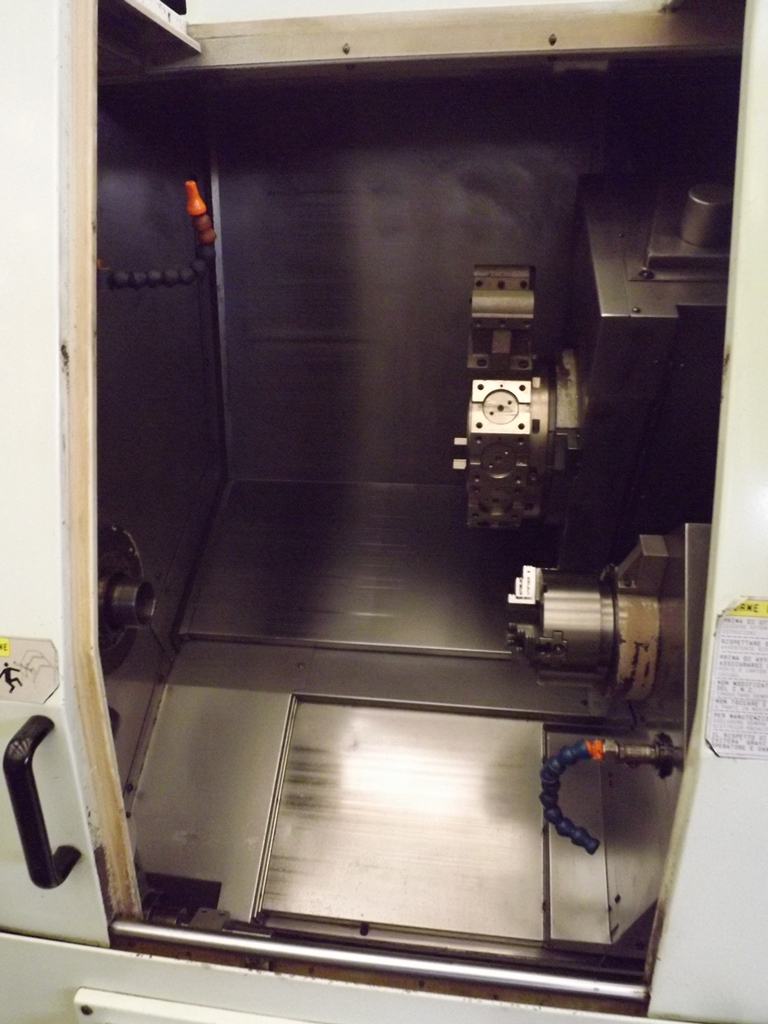

TORRETTA:
-Numero posizioni 12
-Tempo rotazione (1 pos.) sec 0,15
UTENSILI MOTORIZZATI:
-Numero posizioni 12
-Velocita' max rotazione rpm 4000
-Potenza motore kW 3,7
ASSE C:
-Minimo valore programambile 0,001 gradi
-Max velocita' rapida rpm 100
ASSI:
-Corsa asse X mm 170
-Corsa asse Z mm 560
-Corsa asse Y mm +55/-50
-Rapido asse X m/min 20
-Rapido asse Z m/min 24
-Rapido asse Y m/min 6
DIMENSIONI E PESO:
-Ingombro (con trasportatore trucioli) mm 4240x2000x2020
-Altezza centro mandrino mm 1035
-Peso (con trasportatore trucioli) Kg 4800
COMPLETO DI:
-Evacuatore trucioli
-N.01 portautensile assiale
-N.01 portautensile radiale
-Presetting utensile
MACCHINA USATA
ANNO 2007
VIDEO:
