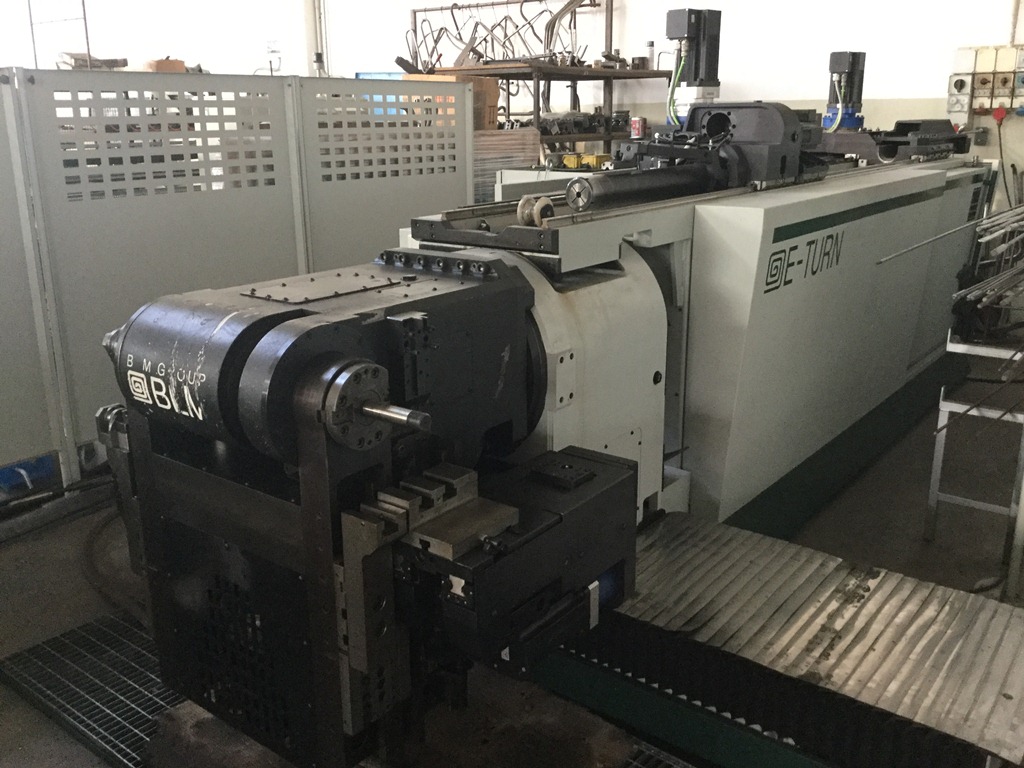

CURVATUBI BLM CNC
Curvatubi
07169
mod. E-TURN

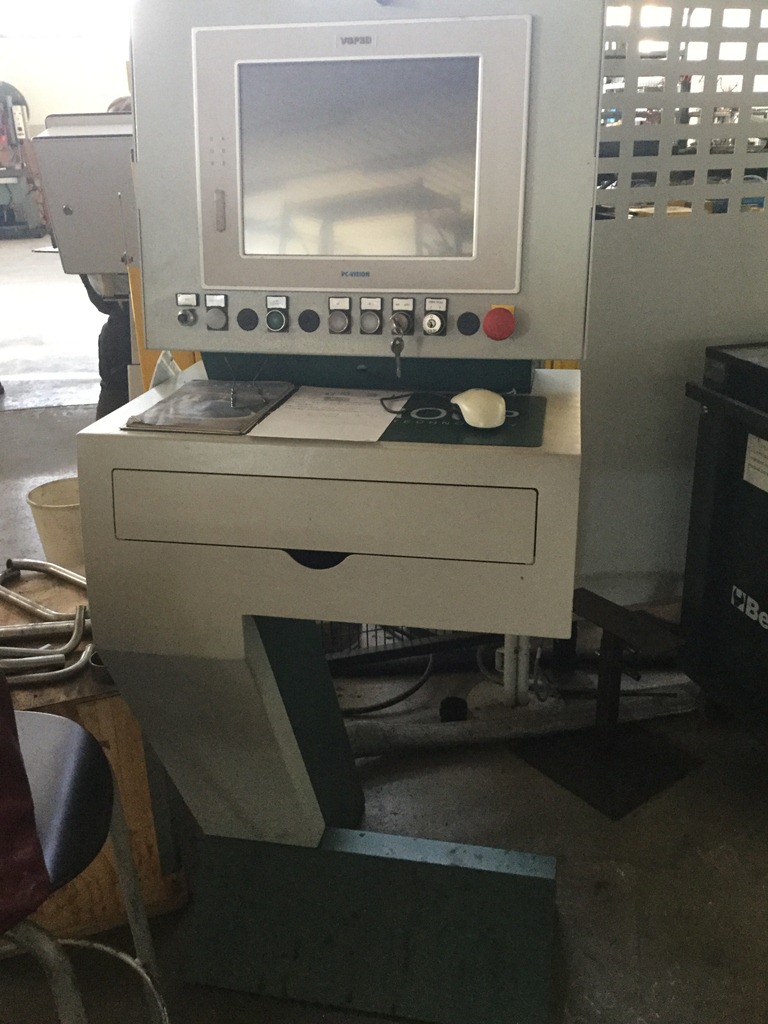

CNC PC BASED predisposto per il controllo fino a 12 assi e del ciclo in automatico
Asse X : CARRELLO TRASLAZIONE TUBO
Asse Y : BRACCIO CURVATURA TUBO
Asse Z : PIANO DI ROTAZIONE TUBO
Asse B : ROTAZIONE GRUPPO TESTA
Asse Q : TRASLAZIONE ORIZZONTALE PER CAMBIO RAGGIO MEDIO
CARATTERISTICHE DI LAVORO: 4750 Nm
Corrispondente a:
diametro 50 mm R=37 kg/mm2 s=1,5 mm
diametro 48 mm R=45 kg/mm2 s=1,5 mm
Velocita' di posizionamento asse X mm/s 2000
Velocita' di curvatura A/R asse Y gradi/s 150 + 170
Velocita' di rotazione asse Z gradi/s 900
Velocita' di posizionamento asse Q mm/s 1000
Velocita' di posizionamento asse R gradi/s 100
Ampiezza angolo asse R -60/+240 gradi
Produzione media curve/ora 1800
Massimo sbraccio fattibile alla massima accelerazione (con tubo 30 x 2 mm):
X 1000 mm Y 90 gradi Z 180 gradi
X 1000 mm Y 90 gradi Z 0 gradi
X 1000 mm Y 0 gradi Z 0 gradi
Peso massimo delle matrici 6+8 Kg
COMPLETA DI:
Sistema automatico di controllo presenza del tubo
Lubrificazione automatica dell'anima a consentirne l'estrazione anticipata
Sistema automatico di lubrificazione centralizzato dei sistemi di scorrimento
Sistema di ricerca foro con WELDET
Potenza installata KVA 22
Dimensioni di ingombro mm 4500 x 2150 x 1800
Peso macchina 4800 daN
MACCHINA USATA
ANNO 2009
