TORNIO TAKISAWA MOD. EX-106
A 2 assi
06651

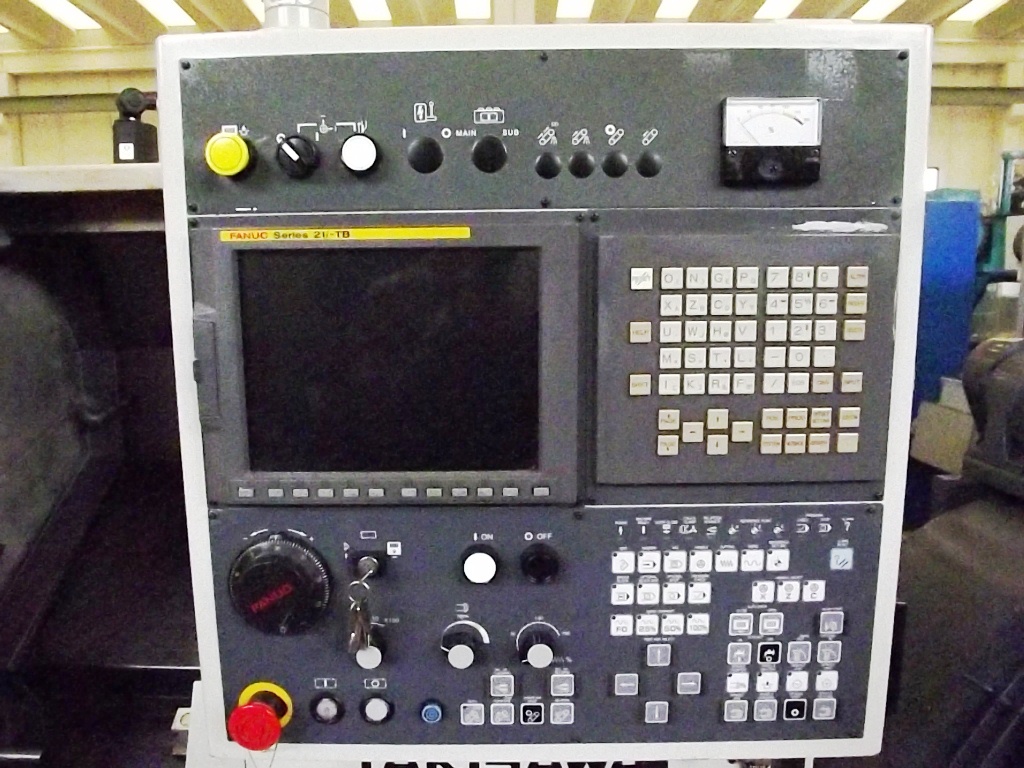

CONTROLLO NUMERICO FANUC 21i-TB
(Manual guide con simulazione grafica solida utensile)
CAPACITA' DI LAVORO:
-Diametro rotante sul banco mm 360
-Diametro rotante sul carro mm 240
-Diametro max tornibile mm 240
-Lunghezza max tornibile mm 340
-Passaggio barra mm 42
CORSE ASSI:
-Asse X mm 140
-Asse Z mm 340
MANDRINO:
-Foro mandrino mm 56
-Giri mandrino rpm 60-5000
-Potenza mandrino kW 7.5/5.5

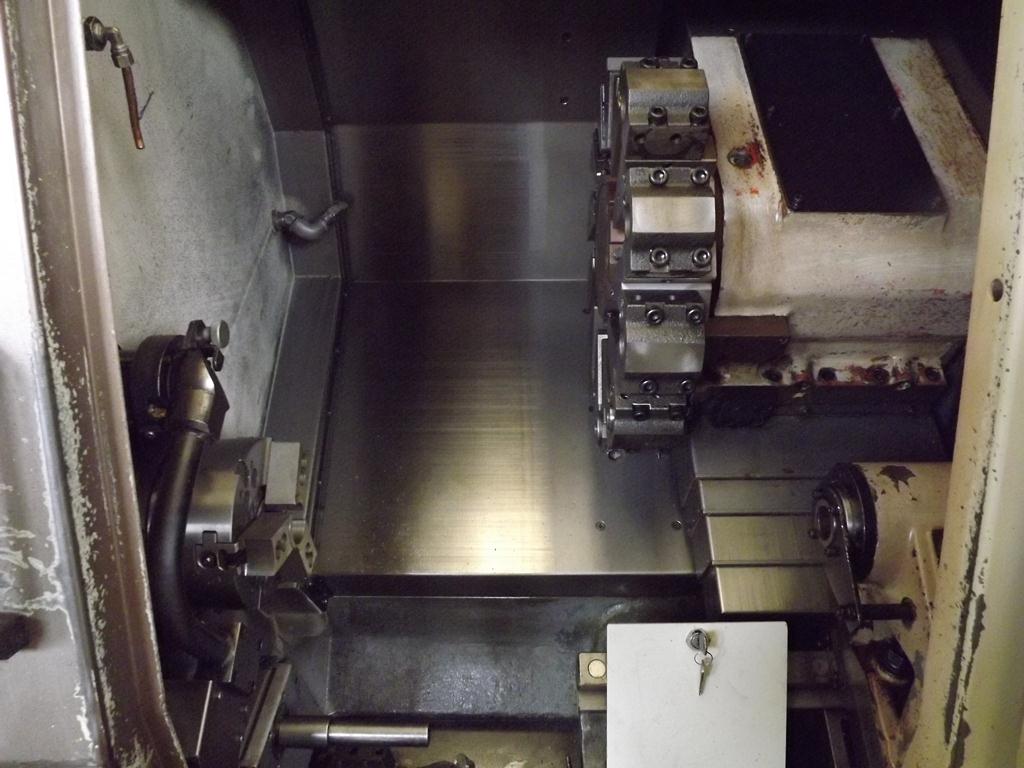

TORRETTA:
-Numero utensili 12
VELOCITA' RAPIDI:
-Asse X m/min 24
-Asse Z m/min 30
CONTROPUNTA:
-Corsa corpo contropunta mm 290
-Corsa canotto mm 100
-Diametro canotto mm 75
-Cono canotto CM 4
DIMENSIONI MACCHINE APPROSS.:
-Altezza mm 1720
-Ingombro al suolo mm 1950x1530
-Peso Kg 3500
-Potenza totale richiesta KVA 17
COMPLETO DI:
-Contropunta idraulica con canotto in ciclo
-Azzeratore utensili
-Evacuatore trucioli
MACCHINA USATA
ANNO 2006
