TORNIO MIND MOD. DART SL 40
A 2 assi
05868

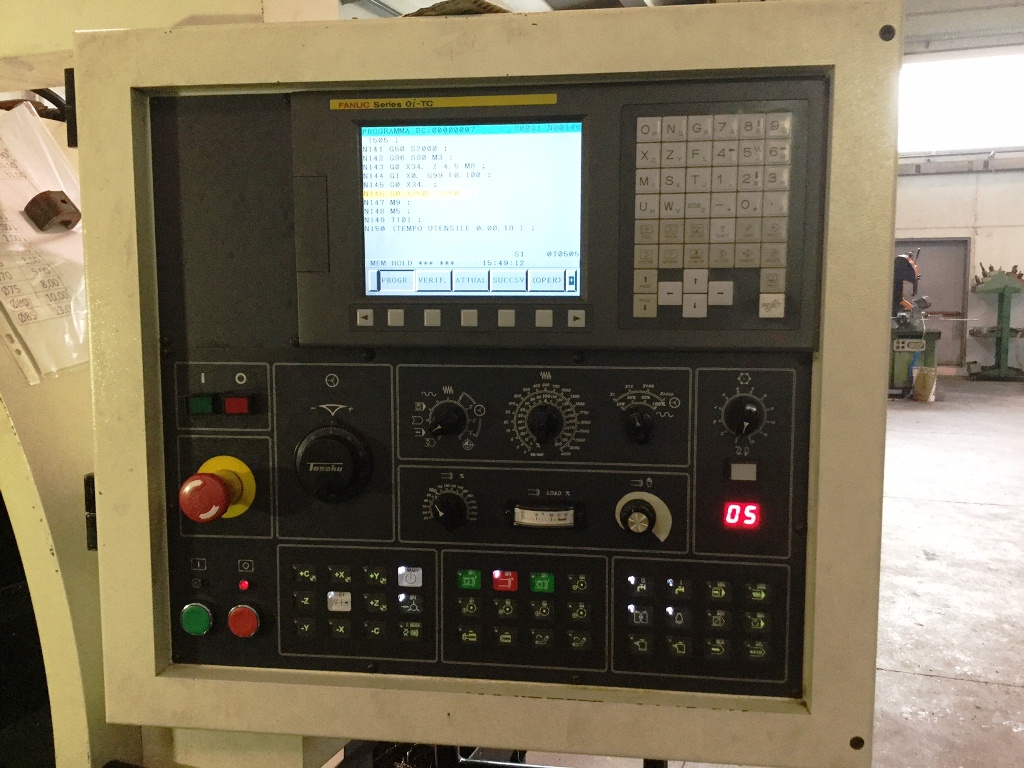

CNC FANUC Oi TC
Struttura macchina:
-Bancale inclinato in ghisa sferoidale trattata a garanzia di precisione nel tempo con inclinzione 30 gradi
-Guide prismatiche con controguide in turcite B
-Dimensioni della macchina mm.2900x1900x1900
-Peso netto Kg.4500
Capacità:
-Massimo diametro ammesso sul banco mm.580
-Massimo diametro ammesso sul carro mm.450
-Massimo diametro tornibile con disco di tipo VDI mm.370
-Massimo diametro tornibile da barra mm.76,5
Mandrino macchina:
-Naso mandrino A2-8''
-Diametro cuscinetti mm.120
-Diametro foro mandrino mm.86
-Passaggio barra mm.76,5
-Diametro interno del tirante standard mm.76,5
-Velocità di rotazione con motore P g/min 4000
-Potenza motore mandrino kW 15/11
-Mandrino autocentrante idraulico standard diam. mm.250
Corse assi:
-Corsa asse X mm.240
-Corsa asse Z mm.600
-Potenza motore asse X kW 1,6
-Potenza motore asse Z kW 3
Avanzamento assi:
-Avanzamenti di lavoro mm/min 10000
-Avanzamenti asse X mm/min 20000
-Avanzamenti asse Z mm/min 20000
Gruppo contropunta:
-Corsa gruppo contropunta mm.500
-Corsa canotto contropunta mm.60
-CM contropunta 4

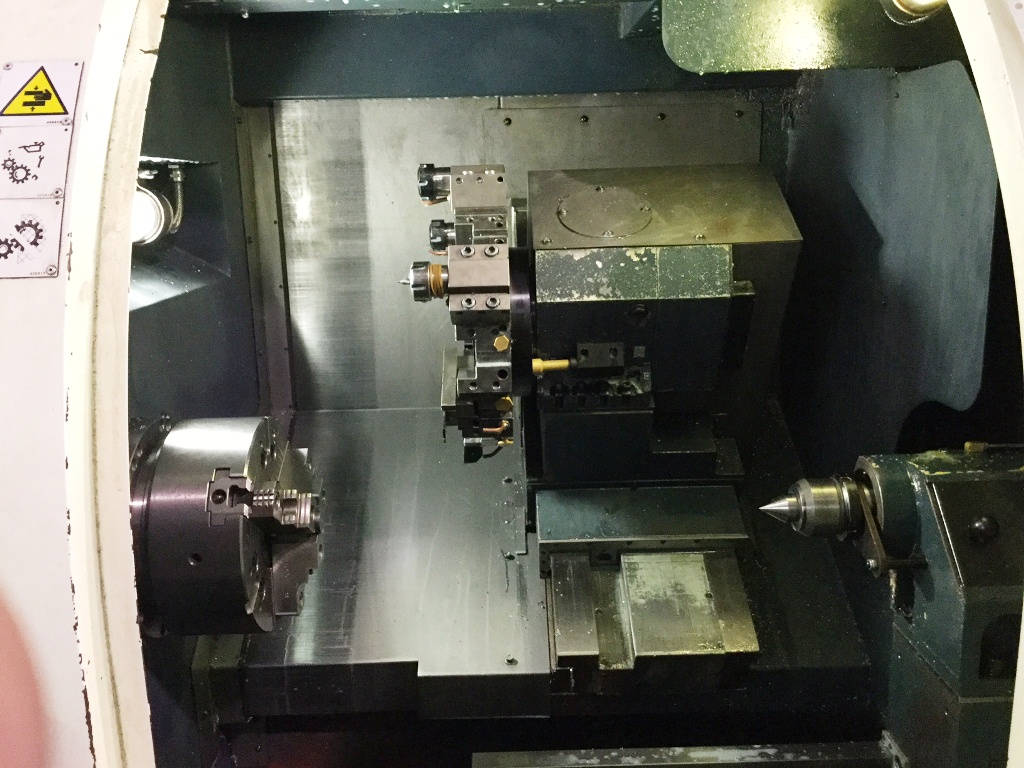

Dotazione standard:
-Mandrino autocentrante idraulico diametro mm.250 3+3 griffe
-Torretta 12 posizioni
-Canotto contropunta in ciclo
-Gruppo contropunta idraulica in ciclo
-Lampada di illuminazione zona lavoro
-Lubrificazione automatica delle guide di scorrimento
-Trasportatore trucioli a tappeto
-Trasformatore per impianto elettrico Volt 380 / 50 Hz
MACCHINA USATA
ANNO 2008
COMPILA IL NOSTRO FORM PER RICEVERE INFORMAZIONI
